...::: Ir-Micro.Com :::... :: View topic - یکی به من کمک کنه لطفا


یکی به من کمک کنه لطفا
Goto page Previous  1, 2

Post new topic   Reply to topic    ...::: Ir-Micro.Com :::... Forum Index -> برنامه نویسی و مباحث مربوط به PIC Printable Version
View previous topic :: View next topic
Author Message
amir_yazdi
عضو افتخاری
عضو افتخاری

Joined: Jan 11, 2008
Posts: 513




Location: کرج
949042.00 امتیاز

Items

Status: Offline

PostPosted: يكشنبه، 19 آذر ماه ، 1391 00:04:09 Reply with quote Scroll Down to Next postGo to last Post of Page

سلام

این قسمت را فعلا حذف کن

//uart1_write_text("$GPGLL,Latitude,N,Longitude,E,,Valid,Mode*cs<CR><LF>");

اول ببین اطلاعات را به چه صورت میگیری مطاق دیتاشیت باید به این ترتیب بگیری

GSV, RMC, GSA, GGA, GLL, VTG

راستی با ماژول کار میکنی یا آماده خریدی ؟

یاحق


__________________

Back to top
View user's profile Send private message Send e-mail Visit poster's website
amir_yazdi
عضو افتخاری
عضو افتخاری

Joined: Jan 11, 2008
Posts: 513




Location: کرج
949042.00 امتیاز

Items

Status: Offline

PostPosted: يكشنبه، 19 آذر ماه ، 1391 00:08:06 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

سلام

یه چیزی فراموش کردم بگم

دستوری که ارسال میکنی باید به این شکل باشه

uart1_write_text("$GPGLL,Latitude,N,Longitude,E,,Valid,Mode*cs\x0D\x0A");

یاحق


__________________

Back to top
View user's profile Send private message Send e-mail Visit poster's website
saber2q
کاربر فعال
کاربر فعال

Joined: Feb 20, 2008
Posts: 210




Location: tehran
216161.02 امتیاز

Items

Status: Offline

PostPosted: يكشنبه، 19 آذر ماه ، 1391 23:59:22 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

amir_yazdi wrote:
سلام

یه چیزی فراموش کردم بگم

دستوری که ارسال میکنی باید به این شکل باشه

uart1_write_text("$GPGLL,Latitude,N,Longitude,E,,Valid,Mode*cs\x0D\x0A");

یاحق


ن د Sad
نه با write uart درست میشه نه با بدون اون.
به نظر من دستور uart وارد حلقه اول میشه و مسیج رو دریافت میکنه و داخل متغییر هم میریزه چون دستور lcdout هم در همون حلقه قرار داره و در صورتی اجرا میشه که حلقه 1 باشه.
فقط مشکل اینه که کلماتی که دریاقت میشه فونت عجیب قریبی داره و غیر قابل خواندنه.

ابن آخرین برناممه:

Code:
char Outpot[80];
void main() {
adcon1 = 7 ;

Lcd_Init();
Lcd_Cmd(_LCD_CLEAR);
Lcd_Cmd(_LCD_CURSOR_OFF);

  UART1_Init(9600);
  delay_ms(500);

    while (1) {
    Lcd_Cmd(_LCD_CLEAR);
    Lcd_Out(2,1,"test GPS Ublox6M");
    delay_ms(500);
    if (UART1_Data_Ready() == 1) {
    uart1_read_text(Outpot,"\x0D", 80);
    Lcd_Cmd(_LCD_CLEAR);
    Lcd_chr(1,1,Outpot[1]);
    Lcd_chr(1,2,Outpot[2]);
    Lcd_chr(1,3,Outpot[3]);
    Lcd_chr(1,4,Outpot[4]);
    Lcd_chr(1,5,Outpot[5]);
    Lcd_chr(1,6,Outpot[6]);
    Lcd_chr(1,7,Outpot[7]);
    Lcd_chr(1,8,Outpot[8]);
    Lcd_chr(1,9,Outpot[9]);
    Lcd_chr(1,10,Outpot[10]);
    Lcd_chr(1,11,Outpot[11]);
    Lcd_chr(1,12,Outpot[12]);
    Lcd_chr(1,13,Outpot[13]);
    Lcd_chr(1,14,Outpot[14]);
    Lcd_chr(1,15,Outpot[15]);
    Lcd_chr(1,16,Outpot[16]);

    delay_ms(3000);
    }
    }
}


Sad Sad Sad

Back to top
View user's profile Send private message Send e-mail Yahoo Messenger
amir_yazdi
عضو افتخاری
عضو افتخاری

Joined: Jan 11, 2008
Posts: 513




Location: کرج
949042.00 امتیاز

Items

Status: Offline

PostPosted: سه شنبه، 21 آذر ماه ، 1391 08:47:25 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

سلام

صابر جان

ببخشید دیر جواب میدم یک مقدار درگیر بودم

فکر میکنم خروجی ماژول شما invert باشه

حالا شما اگه MAX232 داری یک امتحان بکنی

اگه کامپیوترت RS232 داره با اون هم میشه امتحان کرد

و اگه هیچ کدومو نداری باید از حالت نرم افزاری پورت سریال استفاده بکنی که چون حالت TEXT نداره یکم متفاوت برنامه نویسیش

(دوباره گفتم باید الان آقا صالح عزیز ما می آید) Mr. Green Wink Cool

پس پیش قدم یشوم و بگم میتونی اگه گیت NOT هم داری با اون INVERT کنی

بگو کدومشو می خواهی انجام بدی تا همونو پیش بریم

یاحق


__________________

Back to top
View user's profile Send private message Send e-mail Visit poster's website
amir_yazdi
عضو افتخاری
عضو افتخاری

Joined: Jan 11, 2008
Posts: 513




Location: کرج
949042.00 امتیاز

Items

Status: Offline

PostPosted: سه شنبه، 21 آذر ماه ، 1391 09:32:56 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

سلام

گفتم زمانو از دست ندهی

اینو نوشتم

دو تا مسئله وجود داره که باید انجام بدهی

1- پین های LCD را ترتیبشو اینطوری کن
LCD_ENABLE_PIN PIN_B0
LCD_RS_PIN PIN_B1
LCD_RW_PIN PIN_B2
LCD_DATA4 PIN_B4
LCD_DATA5 PIN_B5
LCD_DATA6 PIN_B6
LCD_DATA7 PIN_B7

2- چون داریم از حالت نرم افزاری استفاده میکیم باید از پین های دیگه برای UART استفاده بکنیم

rcv=PIN_C5 پین دریافت دیتا از GPS

xmit=PIN_C4

اینم برنامش که با CCS




تست کن جوابشو بگو

فرکانس کریستالت باید 20Mhz باشه توی مدارت کریستال مشخص نبود فرکانسش اگه چیزدیگه هست بگو درستش کنم

خوب وقتی برنامه انتقال دادی روی LCD مینویسه READY
زمانی که دیتا را میگیره اونو نمایش میده

یاحق


__________________

Back to top
View user's profile Send private message Send e-mail Visit poster's website
saber2q
کاربر فعال
کاربر فعال

Joined: Feb 20, 2008
Posts: 210




Location: tehran
216161.02 امتیاز

Items

Status: Offline

PostPosted: سه شنبه، 21 آذر ماه ، 1391 23:34:10 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

amir_yazdi wrote:
سلام

گفتم زمانو از دست ندهی

اینو نوشتم

دو تا مسئله وجود داره که باید انجام بدهی

1- پین های LCD را ترتیبشو اینطوری کن
LCD_ENABLE_PIN PIN_B0
LCD_RS_PIN PIN_B1
LCD_RW_PIN PIN_B2
LCD_DATA4 PIN_B4
LCD_DATA5 PIN_B5
LCD_DATA6 PIN_B6
LCD_DATA7 PIN_B7

2- چون داریم از حالت نرم افزاری استفاده میکیم باید از پین های دیگه برای UART استفاده بکنیم

rcv=PIN_C5 پین دریافت دیتا از GPS

xmit=PIN_C4

اینم برنامش که با CCS




تست کن جوابشو بگو

فرکانس کریستالت باید 20Mhz باشه توی مدارت کریستال مشخص نبود فرکانسش اگه چیزدیگه هست بگو درستش کنم

خوب وقتی برنامه انتقال دادی روی LCD مینویسه READY
زمانی که دیتا را میگیره اونو نمایش میده

یاحق


سلام
دستت درد نکنه این همه زخمت کشیدی واقعا شرمندتم،
فایل هگزی که گذاشتی رو ریختم رو آی سی و پین ها رو هم تغییر دادم، یه اسیلاتور 20 هم جایگزین کردم و برنامه اجرا شد و اولیش کلمه "Ready..." دیده شد، بعد از چند دقیقه که تو هوای آزاد گزاشتمش، ready تبدیل شد بع یک سری حروف در هم ریخته (مثل برنامه خودم) ولی در هر حال کاراکتر های درهم ریختش با مال من متفاوت بود.

من Max232 هم دارم، اگر فکر میکنی با اون مشکل حل میشه یه راهنمایی کن (هم در مورد مدارش و هم در مورد نرم افزارش) که امتحانش کنیم.
آی سی من هم 16f877a هست.

با تشکر

Back to top
View user's profile Send private message Send e-mail Yahoo Messenger
saber2q
کاربر فعال
کاربر فعال

Joined: Feb 20, 2008
Posts: 210




Location: tehran
216161.02 امتیاز

Items

Status: Offline

PostPosted: سه شنبه، 21 آذر ماه ، 1391 23:44:48 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

amir_yazdi wrote:
سلام


راستی با ماژول کار میکنی یا آماده خریدی ؟

یاحق

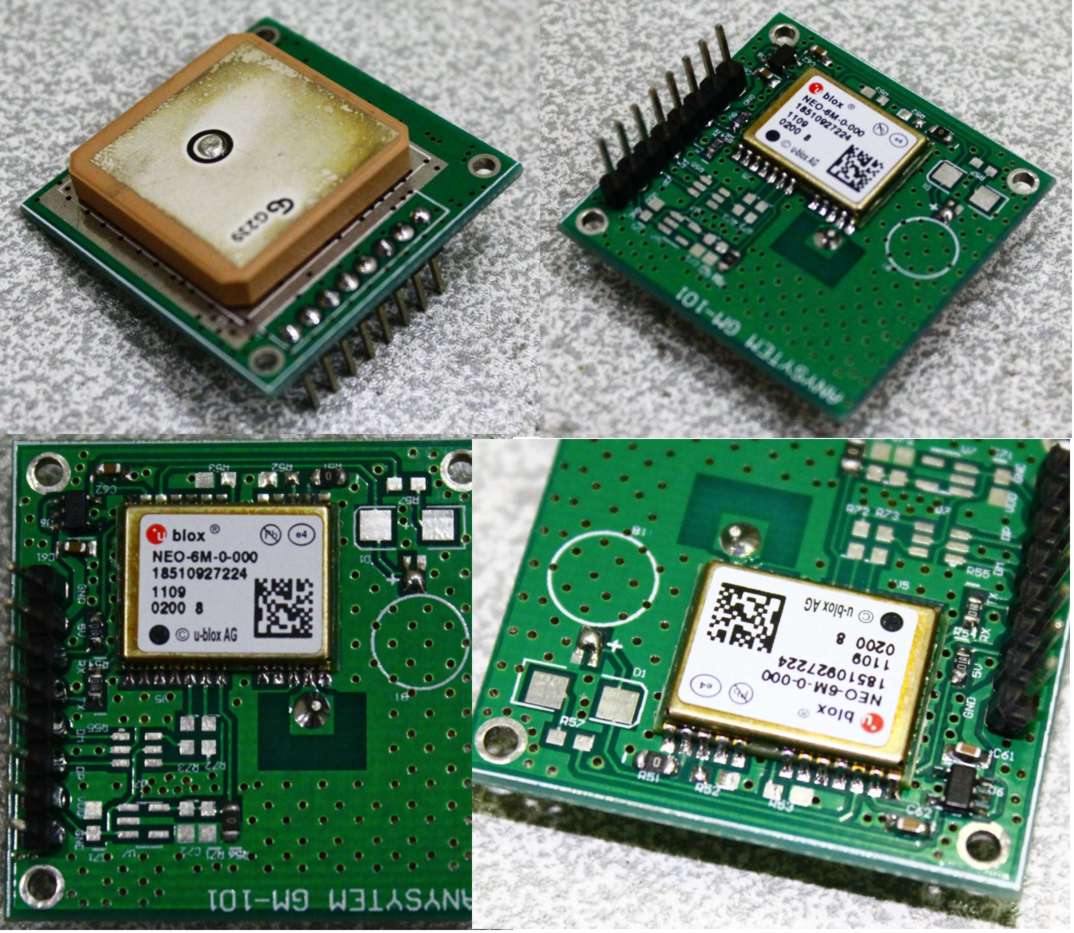

چیزی که من خریدم یه مداره که یه ماژول Ublox Neo6M رو با یه آنتن که رو همون مداره به اضافه ملحقات لازم برای کارکردش آماده کرده و دوتا خروجی Usb و Uart گزاشته و به قول سازندش ساده ترین GPS موجوده.
برای شرکت AnySystem هست، ولی ظاهرا چیز به درد بخوری نیست.
البته اینو میدونم که Ublox تو GPS خیلی معروفه و اکثر GPS های مبایل و کامپیوتر و ماشین اینترفبسشون Ublox هست.

Back to top
View user's profile Send private message Send e-mail Yahoo Messenger
saber2q
کاربر فعال
کاربر فعال

Joined: Feb 20, 2008
Posts: 210




Location: tehran
216161.02 امتیاز

Items

Status: Offline

PostPosted: سه شنبه، 21 آذر ماه ، 1391 23:51:53 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

امیر جان این لینک یه برنامه سمپله که از سایت MikroElectronica گرفتم، دانلود کن یه نگاهی بنداز بهش ببین نمیشه ازش الهامی گرفت...
البته من چزیزی ازش سر در نیاوردم چون اول برای Pic18 هست و من از 16دارم استفاده میکنم و دوم اینکه با Glcd کار کرده که من الان Glcd ندارم...




Last edited by saber2q on چهارشنبه، 22 آذر ماه ، 1391 00:49:11; edited 1 time in total
Back to top
View user's profile Send private message Send e-mail Yahoo Messenger
amir_yazdi
عضو افتخاری
عضو افتخاری

Joined: Jan 11, 2008
Posts: 513




Location: کرج
949042.00 امتیاز

Items

Status: Offline

PostPosted: چهارشنبه، 22 آذر ماه ، 1391 00:41:59 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

سلام
صابر جان
لینک نذاشتی ؟

روی مدارت به یه چیزی دقت کن ببین CFG_COM0 و CFG_COM1 مثبت وصل شدن یا منفی

داخل دیتاشیت میتونی پایه هاشو پیدا کنی صفحه 11

یاحق


__________________

Back to top
View user's profile Send private message Send e-mail Visit poster's website
saber2q
کاربر فعال
کاربر فعال

Joined: Feb 20, 2008
Posts: 210




Location: tehran
216161.02 امتیاز

Items

Status: Offline

PostPosted: چهارشنبه، 22 آذر ماه ، 1391 00:49:51 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

amir_yazdi wrote:
سلام
صابر جان
لینک نذاشتی ؟

روی مدارت به یه چیزی دقت کن ببین CFG_COM0 و CFG_COM1 مثبت وصل شدن یا منفی

داخل دیتاشیت میتونی پایه هاشو پیدا کنی صفحه 11

یاحق

ببخشید، لینک رو اصلاحش کردم

cfg_com0 به زمین وصله ولی فکر کنم Com1 به هیچی وصل نیست. نه زمین نه +

Back to top
View user's profile Send private message Send e-mail Yahoo Messenger
amir_yazdi
عضو افتخاری
عضو افتخاری

Joined: Jan 11, 2008
Posts: 513




Location: کرج
949042.00 امتیاز

Items

Status: Offline

PostPosted: چهارشنبه، 22 آذر ماه ، 1391 01:04:37 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

صابر جان برنامه را دیدم این فقط اومده روی lcd گرافیک نمایش داده

من فکر میکنم بیت ریت سریال مشکل داره

که چون می گویی USB هم داره باید BUS POWER باشه پس باید بیت ریتش یا 9600 باشه یا 4800

این برنامه 4800




یاحق


__________________

Back to top
View user's profile Send private message Send e-mail Visit poster's website
amir_yazdi
عضو افتخاری
عضو افتخاری

Joined: Jan 11, 2008
Posts: 513




Location: کرج
949042.00 امتیاز

Items

Status: Offline

PostPosted: چهارشنبه، 22 آذر ماه ، 1391 01:08:09 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

صابر جان

پستتو ندیده بودم

اینم تست کن شاید این باشه




یاحق


__________________

Back to top
View user's profile Send private message Send e-mail Visit poster's website
amir_yazdi
عضو افتخاری
عضو افتخاری

Joined: Jan 11, 2008
Posts: 513




Location: کرج
949042.00 امتیاز

Items

Status: Offline

PostPosted: چهارشنبه، 22 آذر ماه ، 1391 01:22:43 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

صابر جان
گفتم آخرین مدشم بزارم کامل باشه




یاحق


__________________

Back to top
View user's profile Send private message Send e-mail Visit poster's website
saber2q
کاربر فعال
کاربر فعال

Joined: Feb 20, 2008
Posts: 210




Location: tehran
216161.02 امتیاز

Items

Status: Offline

PostPosted: پنجشنبه، 23 آذر ماه ، 1391 01:17:14 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

سلام امیر جان
هر دو برنامه آخر رو تست کردم ولی فقط Ready... نوشت، حتی اون حروف اجق وجق برنامه قبلی هم دیده نشد.
من آی سی Max232 دارم، به نظرت صلاحه اونم امتحان کنیم؟ اگر بله، باید هم در مورد مدارش و هم برنامش راهنماییم کنی.

با تشکر

Back to top
View user's profile Send private message Send e-mail Yahoo Messenger
amir_yazdi
عضو افتخاری
عضو افتخاری

Joined: Jan 11, 2008
Posts: 513




Location: کرج
949042.00 امتیاز

Items

Status: Offline

PostPosted: پنجشنبه، 23 آذر ماه ، 1391 12:58:01 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

سلام
صابر جان

ببخشید سایت بالا نمی آمد

CFG_COM0 و CFG_COM1

خیلی مهمه که جفتشون 1 شده باشن چون در این حالت بیت ریت 9600

اگه CFG_COM0 زمین شده باشه و CFG_COM1 به + وصل باشه بیت ریت میشه 38400

اگه CFG_COM0 به مثبت و CFG_COM1 به منفی بیت ریت میشه 4800

و اگه جفتشون منفی شده باشن کلا از مد NMEA خارج میشه و اطلاعات باینری میگیره (UBX) و با سرعت 57600

ولی برای تست با max232

این مدارش



برنامه هم که همون قبلی که تو میکرو سی نوشتیم میتونی باهاش کار کنی

باز من یه برسی میکنم ببینم چی کار میشه کرد

یک سوال هم اینکه از کجا گرفتی gps را ؟

یاحق



Last edited by amir_yazdi on پنجشنبه، 23 آذر ماه ، 1391 13:00:59; edited 1 time in total

__________________

Back to top
View user's profile Send private message Send e-mail Visit poster's website
amir_yazdi
عضو افتخاری
عضو افتخاری

Joined: Jan 11, 2008
Posts: 513




Location: کرج
949042.00 امتیاز

Items

Status: Offline

PostPosted: پنجشنبه، 23 آذر ماه ، 1391 13:00:09 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

صابر جان

فقط تو مدار بالا کریستال میکرو مهم نیست چی باشه(برای max232)

کریستال میکروتو مطابق برنامه ات بزار

یاحق


__________________

Back to top
View user's profile Send private message Send e-mail Visit poster's website
saber2q
کاربر فعال
کاربر فعال

Joined: Feb 20, 2008
Posts: 210




Location: tehran
216161.02 امتیاز

Items

Status: Offline

PostPosted: پنجشنبه، 23 آذر ماه ، 1391 16:47:27 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

amir_yazdi wrote:
صابر جان

فقط تو مدار بالا کریستال میکرو مهم نیست چی باشه(برای max232)

کریستال میکروتو مطابق برنامه ات بزار

یاحق



سلام
چند تا عکس از ماژول گذاشتم, من اینو از فروشگاه بل تو پاساژ فرشته جمهوری خریدم به قیمت 155000تومان (1.5ماه پیش) که همونطور که تو عکس مشخصه آنتن و خود آی سی رو یه برد قرار داره, هرچند که بعدش به این نتیجه رسیدم اگر جدا بودن بهتر بود.

در مورد Com0 و Com1 من با اهم متر امتحان کردم و Com0 به منفی وصل بود ولی Com1 نه به منفی وصله نه به مثبت, تو عکس هم نگاه کنید (عکس پائین سمت راست), پایه دوم و سوم از سمت چپ آی سی به ترتیب com0 و com1 هستن و com0 با منفی یکیه و وصله ولی com1 به هیچی وصل نیست ولی جلوش جای خالیه یه مقاومته (R52) که یک طرف پایه مقاومت به com1 وصله و طرف دیگش به منفی وصله اما در حال حاضر مقاومتی وجود نداره و طبیعتا پایه com1 هم به هیچی وصل نیست (مگر اینکه از زیر به چیز دیگه ای وصل باشه غیر از مثبت و منفی). اگر صلاح میدونی این دو پایه رو به هم لحیم کنم تا com1 هم به زمین وصل شه :D
منم سعی میکنم مدار بالا رو ببندم و نتیجه رو بگم.

Click to view this image at its original size
Click on the image to view it at its original size

با تشکر

Back to top
View user's profile Send private message Send e-mail Yahoo Messenger
saber2q
کاربر فعال
کاربر فعال

Joined: Feb 20, 2008
Posts: 210




Location: tehran
216161.02 امتیاز

Items

Status: Offline

PostPosted: پنجشنبه، 23 آذر ماه ، 1391 20:28:06 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

با Max232 هم انجام دادم ولی بازم همون آشو همون کاسه شد، حروف دریافتی از GPS رو ال سی دی با کاراکترهای کاملا نا شناخته و نا مفهوم دیده میشن.
Sad

Back to top
View user's profile Send private message Send e-mail Yahoo Messenger
amir_yazdi
عضو افتخاری
عضو افتخاری

Joined: Jan 11, 2008
Posts: 513




Location: کرج
949042.00 امتیاز

Items

Status: Offline

PostPosted: پنجشنبه، 23 آذر ماه ، 1391 21:21:22 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

سلام
منظورت

اینه که مشخص کردم با دایره قرمز

Click to view this image at its original size
Click on the image to view it at its original size

یاحق


__________________

Back to top
View user's profile Send private message Send e-mail Visit poster's website
saber2q
کاربر فعال
کاربر فعال

Joined: Feb 20, 2008
Posts: 210




Location: tehran
216161.02 امتیاز

Items

Status: Offline

PostPosted: پنجشنبه، 23 آذر ماه ، 1391 21:38:56 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

amir_yazdi wrote:
سلام
منظورت

اینه که مشخص کردم با دایره قرمز

Click to view this image at its original size
Click on the image to view it at its original size

یاحق

آره، از همون جهت دایره، پین دوم و سوم به ترتیب Com0 و Com1 هستن

Back to top
View user's profile Send private message Send e-mail Yahoo Messenger
saber2q
کاربر فعال
کاربر فعال

Joined: Feb 20, 2008
Posts: 210




Location: tehran
216161.02 امتیاز

Items

Status: Offline

PostPosted: شنبه، 25 آذر ماه ، 1391 22:11:16 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

امیر خان ممکنه ال سی دی من فونت مناسبی برای نمایش کاراکتر ها نداشته باشه؟
Back to top
View user's profile Send private message Send e-mail Yahoo Messenger
amir_yazdi
عضو افتخاری
عضو افتخاری

Joined: Jan 11, 2008
Posts: 513




Location: کرج
949042.00 امتیاز

Items

Status: Offline

PostPosted: دوشنبه، 27 آذر ماه ، 1391 09:33:03 Reply with quote Go to Top of PageScroll Up to Previous postScroll Down to Next postGo to last Post of Page

سلام

صابر جان lcd مشکلی نداره

شما اول باید یک تست بگیری ببینی خروجی gps چی نشون میده با RS232 کامپیوتر

یاحق


__________________

Back to top
View user's profile Send private message Send e-mail Visit poster's website
Display posts from previous:
Post new topic   Reply to topic    ...::: Ir-Micro.Com :::... Forum Index -> برنامه نویسی و مباحث مربوط به PIC All times are GMT + 3.5 Hours
Goto page Previous  1, 2
Page 2 of 2
You cannot post new topics in this forum
You cannot reply to topics in this forum
You cannot edit your posts in this forum
You cannot delete your posts in this forum
You cannot vote in polls in this forum
You cannot attach files in this forum
You cannot download files in this forum


 Jump to:

Related topics
 Topics   Replies   Author   Views   Last Post
No new posts Sticky: دستور define در PIC 4 mohammadfallahi 9896 چهارشنبه، 14 دي ماه ، 1390 00:25:51
nasrmicro View latest post
No new posts Sticky: دستور INCLUDE در PIC 4 koorosh181 10000 سه شنبه، 23 تير ماه ، 1388 23:33:53
taykof View latest post
No new posts اتصال PIC به پورت USB 24 vpic 27433 پنجشنبه، 5 فروردين ماه ، 1389 16:09:36
mahdifah View latest post
No new posts اتصال pic به مونيتور كامپيوتر 14 vpic 15434 دوشنبه، 30 ارديبهشت ماه ، 1387 11:44:09
naatamam View latest post
No new posts کتاب آموزش pic 0 gharibe_12000 13156 جمعه، 20 بهمن ماه ، 1385 12:00:04
gharibe_12000 View latest post



Powered by phpBB © 2001, 2008 phpBB Group

Ported to Platinum 7.6.b.4 V2 by sadeghkhafan

فروشگاه تخصصی برق و الکترونیک ایران میکرو
www.iran-micro.com
PHP-Nuke Copyright © 2005 by Francisco Burzi. This is free software, and you may redistribute it under the GPL.
Powered by Platinum 7.6.b.4 v2
Powered by Platinum 7.6.b.4 v2 Persian

مدت زمان ایجاد صفحه : 2.14 ثانیه
